Installation de Mesures Acoustiques par intensimétrie, robotisée, sur des chaudières et pompes à chaleur.

Mesures suivant norme NF EN ISO 9614 :

- Mesure de la puissance acoustique Lw;
- Mesure de la pression acoustique Lp.









Wilo1  La sonde intensimétrique est embarquée sur un robot collaboratif YASKAWA HC10.

Les trajectoires de déplacement du robot sont générées automatiquement en fonction de la taille du produit testé.

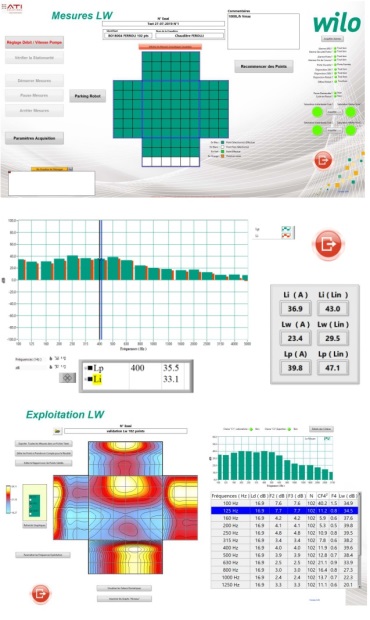

L’installation est contrôlée par un logiciel d’exploitation dédié développé sous LabView :


 - Paramétrage de l’essai
 - Choix des points de mesures
 - Calcul des déplacement robot
 - Affichage en ligne des intensités Li
 - Tracé des mesures globales
 - Tracé des cartographie Lw
 - Edition de rapport


Wilo3
